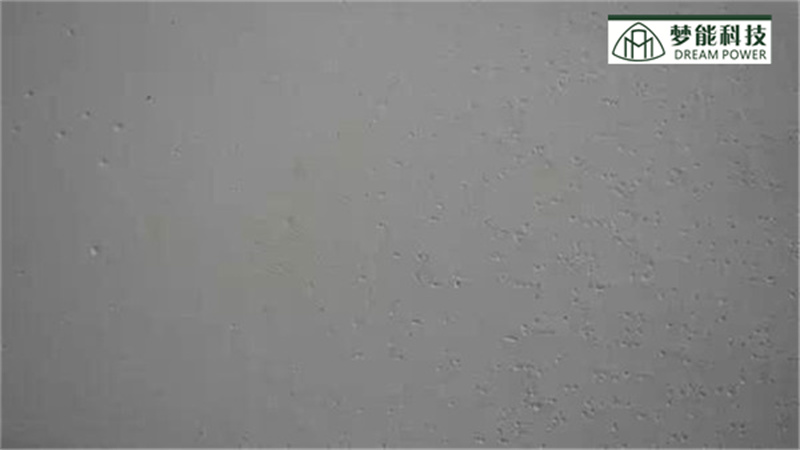

一般來(lái)說(shuō)，防護(hù)層的強(qiáng)度就是其最弱點(diǎn)的強(qiáng)度，這強(qiáng)調(diào)了最弱點(diǎn)是會(huì)造成任何后續(xù)破壞的主要危險(xiǎn)因素。人的盔甲上的裂縫（弱點(diǎn)）會(huì)造成危及生命的后果，這與保護(hù)涂層內(nèi)的易受攻擊點(diǎn)造成的后果是一樣的。任何缺陷都可能導(dǎo)致下面的基材曝露出來(lái)，這樣會(huì)讓腐蝕和侵蝕等破壞力量進(jìn)入，最終導(dǎo)致該涂層成為累贅。在行業(yè)內(nèi)，這些缺陷被稱為漏涂點(diǎn)，即底材上未被正確涂覆的區(qū)域，呈現(xiàn)為涂膜的不連續(xù)性。這種不連續(xù)性包括涂層缺失，涂層厚度不足，夾雜雜質(zhì)和針孔等，所有這些都認(rèn)為是異常現(xiàn)象（圖1）。本文我們旨在消除與漏涂點(diǎn)和針孔有關(guān)的一些非正常現(xiàn)象，同時(shí)研究漏涂檢測(cè)和用于修復(fù)這些缺陷的解決方案。

一、什么原因造成漏涂點(diǎn)？

漏涂點(diǎn)的發(fā)生只能歸因于施工人員的失誤或缺乏涂料施工相關(guān)知識(shí)。這包括對(duì)環(huán)境條件的認(rèn)知，環(huán)境條件可能會(huì)影響并阻礙施工。容易受環(huán)境條件影響的漏涂點(diǎn)的常見(jiàn)原因是涂層黏度。不符合要求的黏度可能會(huì)導(dǎo)致整個(gè)施工不成功。在極端溫度條件下，涂層可能變得太黏或太易流動(dòng)，而變得難以涂覆。隨后，會(huì)形成流掛，并且將毫無(wú)疑問(wèn)地導(dǎo)致涂層結(jié)構(gòu)內(nèi)的漏涂或缺失。

有些涂層施工的特性也會(huì)增加涂層固化后出現(xiàn)漏涂點(diǎn)的可能性。首先，涂料組分的不充分或不正確的混合會(huì)造成局部區(qū)域的不能固化，從而導(dǎo)致其他涂層缺陷一起發(fā)生。此外，在施工之前涂料組分的過(guò)度混合可能會(huì)使涂料產(chǎn)品內(nèi)夾雜太多的空氣，從而產(chǎn)生大量氣泡。

當(dāng)氣泡上升到涂層的表面、破裂并且不會(huì)被涂層本身重新密封時(shí)，就會(huì)形成顯著的針孔。這些小孔可能簡(jiǎn)單地局限在涂層的表層，也可能直接穿過(guò)兩道涂層而使底材暴露。當(dāng)刷涂基材時(shí)，施工人員必須確保施涂?jī)蓪?。在初始涂層之后，第二道涂層必須與原始涂層垂直的方向施工，這樣能覆蓋任何可能出現(xiàn)的漏涂點(diǎn)。如果不這樣做，任何現(xiàn)有的不連續(xù)性，例如針孔，可能不會(huì)被覆蓋。

此外，對(duì)于可能出現(xiàn)問(wèn)題的難以進(jìn)入?yún)^(qū)域，要確保整個(gè)基材施工均勻的涂層。所謂完美施工，要求施工人員使用“鏡像訪問(wèn)技術(shù)”來(lái)消除難以到達(dá)的位置上可能出現(xiàn)不連續(xù)性的懷疑。

二、漏涂點(diǎn)檢測(cè)的設(shè)備和方法

很多時(shí)候，這些缺陷不是很明顯。因此，需要使用某些類(lèi)型的設(shè)備來(lái)定位涂層的異?，F(xiàn)象。涂層主要是絕緣產(chǎn)品，能保護(hù)導(dǎo)電的金屬基材。使用電流來(lái)定位這些涂膜的不連續(xù)性，涂層上的漏涂點(diǎn)檢測(cè)器會(huì)有電流通過(guò)，試圖與下面的基材形成閉合電路。可以通過(guò)使用高壓和低壓儀器來(lái)識(shí)別異常區(qū)域，然而每種儀器都必須與特定的施工相匹配，這取決于幾個(gè)變量。例如，環(huán)境條件必須滿足能對(duì)表面進(jìn)行有效地測(cè)試，尤其是相關(guān)的表面條件。干燥和固化的涂層對(duì)于得到陽(yáng)性測(cè)試結(jié)果很重要，否則含有的溶劑或涂層內(nèi)存在的未固化區(qū)域可能會(huì)產(chǎn)生錯(cuò)誤的讀數(shù)。

通常可使用低壓濕海綿試驗(yàn)或高壓火花試驗(yàn)，兩者在功能性方面具有明顯不同的能力。顯然，兩種設(shè)備的顯著差異是其電壓。然而，這確實(shí)影響了每種設(shè)備可以適用的涂層類(lèi)型。制造商指南指出，低電壓濕海綿測(cè)試儀僅推薦用于最大厚度為500μm（微米）的涂層。對(duì)于厚度超過(guò)500μm的涂層，應(yīng)使用高壓設(shè)備（假設(shè)涂層是兼容的）

另一個(gè)顯著差異在于設(shè)備如何檢測(cè)漏涂點(diǎn)的存在。低壓設(shè)備利用水作為通路與暴露的基材區(qū)域通過(guò)電路連接。相反，高壓設(shè)備能夠簡(jiǎn)單地通過(guò)空氣連接測(cè)試器和導(dǎo)電材料之間的間隙。還需要考慮的是安全方面的差異，因?yàn)闈窈＞d系統(tǒng)操作的最大電壓90V不會(huì)傷害操作者或涂層，而操作電壓高達(dá)60,000V的高電壓設(shè)備，如未正確操作，會(huì)嚴(yán)重?fù)p傷操作者和正在測(cè)試的涂層。

三、有關(guān)漏涂點(diǎn)檢測(cè)的問(wèn)題

有關(guān)漏涂點(diǎn)檢測(cè)的最大問(wèn)題之一是電壓設(shè)置和介電強(qiáng)度。每種涂層具有介電強(qiáng)度，這決定了涂層在開(kāi)始被破壞之前可以承受的特定電壓。除了設(shè)置正確的電壓以便不會(huì)對(duì)涂層造成進(jìn)一步的損壞之外，使用這種性質(zhì)的設(shè)備，在高壓和低壓測(cè)試儀之間進(jìn)行選擇是至關(guān)重要的。貝爾佐納公司的NACE認(rèn)證的涂層檢測(cè)員Ian Wade評(píng)論道：“除電壓外，檢測(cè)速度也會(huì)對(duì)涂層產(chǎn)生影響。當(dāng)使用直流高壓火花測(cè)試儀時(shí)，檢查員不能在單次通道中過(guò)慢地移動(dòng)探頭，因?yàn)檫@可能造成缺失（最小速度必須至少為0.3m/s，即1英尺/s（NACE SP0188））。同樣，使用低電壓漏涂點(diǎn)檢測(cè)器，使用人員必須確保與涂層的接觸完全是連續(xù)的，并且不會(huì)使探針移動(dòng)太快或太慢。

“此外，用戶必須確保他們不會(huì)使海綿過(guò)飽和，因?yàn)檫@可能導(dǎo)致錯(cuò)誤的結(jié)果，并且如果海綿不夠飽和（1份潤(rùn)濕劑加入到128份水中），也會(huì)出現(xiàn)相同的問(wèn)題。通過(guò)用海綿接觸基材上的裸露點(diǎn)來(lái)檢查設(shè)備的接地，并且定期重復(fù)檢查以確認(rèn)接地情況。

如所強(qiáng)調(diào)的，有時(shí)針孔太小，以致水從低壓測(cè)試儀到達(dá)下面的導(dǎo)電表面的通路受到限制。在這些情況下，施涂人員會(huì)使用表面活性劑來(lái)降低水的表面張力。通過(guò)降低表面張力，溶液能夠穿過(guò)針孔并有效地識(shí)別涂層的缺陷。

為了涂層能提供不同的特性和附加性能，需要添加添加劑和填料。這些添加劑和填料中的一些是金屬填料，在進(jìn)行任何測(cè)試之前必須了解這些情況。當(dāng)面對(duì)的是使用半導(dǎo)電的金屬填料的涂層時(shí)，優(yōu)選低電壓測(cè)試方法技術(shù)，例如使用濕海綿技術(shù)。另一方面，高壓測(cè)試設(shè)備可用于辨別使用非金屬填料的涂層是否有漏涂點(diǎn)。

遵循特定的涂覆導(dǎo)則和程序，可以避免不好的施工。為了實(shí)現(xiàn)最佳涂覆的可能性，避免潛在缺陷如漏涂點(diǎn)和針孔，有必要執(zhí)行NACE標(biāo)準(zhǔn)SP0188。

四、修復(fù)涂層

遵循特定的涂覆導(dǎo)則和程序，可以避免不好的施工。為了實(shí)現(xiàn)最佳涂覆的可能性，避免潛在缺陷如漏涂點(diǎn)和針孔，有必要執(zhí)行NACE標(biāo)準(zhǔn)SP0188。與往常一樣，使用這種性質(zhì)的設(shè)備時(shí)，安全至關(guān)重要的，作為NACE導(dǎo)則的一部分，有一些措施必須記住。包括電氣安全檢查，當(dāng)進(jìn)行高壓測(cè)試時(shí)，有必要對(duì)測(cè)試環(huán)境進(jìn)行全面評(píng)估，以確保沒(méi)有潛在的爆炸性元素。此外，基材的完全電接地對(duì)于避免任何電擊是至關(guān)重要的。

修復(fù)漏涂點(diǎn)的解決方案完全取決于涂層是否可以修復(fù)。如果襯里是處于最大涂層厚度處，則在現(xiàn)有漏涂點(diǎn)之上不能施涂另外的涂層。對(duì)不連續(xù)點(diǎn)周?chē)膮^(qū)域進(jìn)行處理，圍繞著缺陷的邊緣處理成羽狀。一旦完成，該區(qū)域可以在涂覆替換涂層之前進(jìn)行噴砂。另一方面，如果涂層在最大厚度以下，則可以施涂另一涂層。通過(guò)在連續(xù)施涂之前簡(jiǎn)單地粗糙表面，可以涂覆并成功地消除漏涂點(diǎn)。修復(fù)完成后，必須進(jìn)行另外的漏涂點(diǎn)測(cè)試，以確定修復(fù)是否成功。值得注意的是，修復(fù)區(qū)域是應(yīng)該測(cè)試的唯一地方，以防止對(duì)涂層整體施加過(guò)度的應(yīng)力。

五、夢(mèng)能科技

夢(mèng)能科技是一家致力于涂料的銷(xiāo)售、方案設(shè)計(jì)、涂裝施工為一體的科技公司，夢(mèng)能科技專(zhuān)長(zhǎng)于EMI行業(yè)、工業(yè)裝備制造、橋梁鋼結(jié)構(gòu)、石油石化、特種氣體行業(yè)、火電、風(fēng)電、水電能源行業(yè)等重防腐領(lǐng)域。夢(mèng)能科技為廣大用戶提供全方位的服務(wù)，包括在設(shè)計(jì)階段向您推薦合理的油漆配套方案，在合作當(dāng)中提供高質(zhì)量的產(chǎn)品和高水平的施工服務(wù)以及完善的現(xiàn)場(chǎng)施工技術(shù)指導(dǎo)與優(yōu)質(zhì)的售后服務(wù)。
